產品詳情

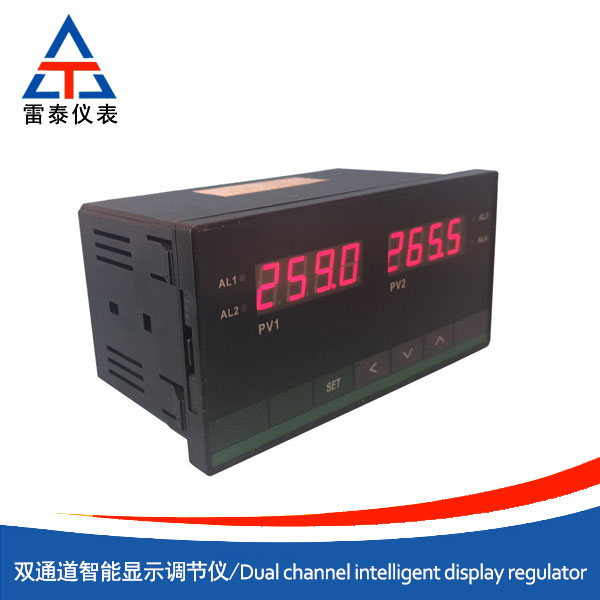

雙通道智能顯示調節儀與各類傳感器，變送器配合使用，可同時對兩路溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集和通訊。
●功能特點
萬能輸入功能；
具有自校準和人工校準功能；
多重保護、隔離設計、抗干擾能力強、可靠性高；
良好的軟件平臺，具備二次開發能力，可以滿足特殊的功能要求；
先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便；
●主要技術指標
基本誤差：0.5%FS或0.2%FS±1個字
分 辨 率：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管分別同時顯示
采樣周期：0.2秒
報警輸出：每個通道可分別帶二限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量AC220V/3A或AC220V/1A。
變送輸出：每個通道可分別帶4-20mA、0-10mA、1-5V、0-5V隔離輸出
精度：±0.1%FS，12位D/A
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem 波特率——300～9600bps內部自由設定。
饋電輸出：DC24V/50mA
電源：開關電源85——265VAC 功耗4W以下
●選型表
代碼 | 說明 | |
402 | 雙通道智能顯示調節儀 | |
外型尺寸 | A | 橫式160×80×125mm |
A/S | 豎式80×160×125mm | |
B | 方式96×96×110mm | |
C | 橫式96×48×110mm | |
C/S | 豎式48×96×110mm | |
D | 方式72×72×110mm | |
F | 方式48×48×110mm | |
第一通道報警點數 | -B□ | B1-B2，1-2點報警 |
第二通道報警點數 | -B□ | B1-B2，1-2點報警 |
第一通道變送輸出 | -X1 | 4-20mA輸出 |
-X2 | 0-10mA輸出 | |
-X3 | 1-5V輸出 | |
-X4 | 0-5V輸出 | |
第二通道變送輸出 | -X1 | 4-20mA輸出 |
-X2 | 0-10mA輸出 | |
-X3 | 1-5V輸出 | |
-X4 | 0-5V輸出 | |
通訊輸出 | -P | 微型打印機 |
-R | 串行通訊RS232 | |
-S | 串行通訊RS485 | |
饋電 | -V12 | 帶DC12V饋電輸出 |
-V24 | 帶DC24V饋電輸出 | |
供電電源 | - | 220VAC供電 |
-W | DC24V供電 | |
第一通道輸入信號 | -1Sn | 見“輸入類型表” |
第二通道輸入信號 | -2Sn | 見“輸入類型表” |
●智能類型表
參數提示符 | 輸入信號內容 | 參數提示符 | 輸入信號內容 |
tc-K | K型 | rtd | 0-400Ω |
tc-S | S型 | 1000 | Pt1000 |
tc-E | E型 | bA1 | BA1 |
tc-b | B型 | bA2 | BA2 |
tc-t | T型 | 0-50 | 0-50mA |
tc-n | N型 | 0-5V | 0-5V |
tc-j | J型 | 1-5V | 1-5V |
P100 | Pt100 | 0-20 | 0-20mA |
C100 | Cu100 | 0-10 | 0-10mA |
Cu50 | Cu50 | 4-20 | 4-20mA |
